應用與描述：

單芯擠壓聚四氟乙烯(ETFE)絕緣 MIL-W-81822/13 電纜應用于航空航天和其他應用程序，具有重量輕，機械韌性好等特點，ETFE 絕緣材料具有**的抗輻射及抗化學品腐蝕等特性。

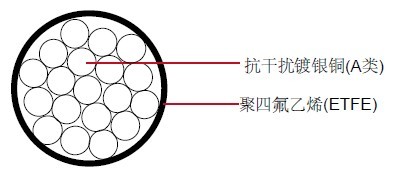

結構：

導體：

A類: 抗干擾鍍銀銅

B類: 鍍銀無氧銅

C類: 鍍銀高強度銅合金

絕緣：聚四氟乙烯(ETFE)

特性：

額定溫度：-55°C 到 150°C

額定電壓：300 volts

SAE AS81822/13

顏色編碼：MIIL-STD-104

尺寸和重量：

AWG	導體絞合	導體直徑		絕緣直徑（*?。?/th>		絕緣直徑（*大）		*大電阻 @ 20°C	重量
		IN	MM	IN	MM	IN	MM	OHMS/ MFT	LBS/MFT
Type A
20	Solid	0.0320	0.813	0.0440	1.120	0.0480	1.220	10.40	4.1
22	Solid	0.0253	0.643	0.0370	0.940	0.0410	1.040	16.80	2.5
24	Solid	0.0201	0.511	0.0325	0.826	0.0355	0.902	26.50	1.7
24	Solid	0.0201	0.511	0.0285	0.724	0.0315	0.800	26.50	1.7
26	Solid	0.0159	0.404	0.0280	0.711	0.031	0.787	42.70	1.1
26	Solid	0.0159	0.404	0.0245	0.622	0.0275	0.699	42.70	1.1
28	Solid	0.0126	0.320	0.0250	0.635	0.0280	0.711	68.00	0.8
28	Solid	0.0126	0.320	0.0215	0.546	0.0245	0.622	68.00	0.8
30	Solid	0.0100	0.254	0.0185	0.470	0.0205	0.521	108.0	0.5
Type B
20	Solid	0.0320	0.813	0.0440	1.120	0.0480	1.220	10.40	3.6
22	Solid	0.0253	0.643	0.0370	0.940	0.0410	1.040	16.80	2.5
24	Solid	0.0201	0.511	0.0325	0.826	0.0355	0.902	26.50	1.7
24	Solid	0.0201	0.511	0.028	0.724	0.0315	0.800	26.50	1.7
26	Solid	0.0159	0.404	0.0280	0.711	0.0310	0.787	42.70	1.1
26	Soli	0.0159	0.404	0.0245	0.622	0.0275	0.699	42.70	1.1
28	Solid	0.0126	0.320	0.0250	0.635	0.0280	0.711	68.00	0.8
28	Solid	0.0126	0.320	0.0215	0.546	0.0245	0.622	68.00	0.8
30	Solid	0.0100	0.254	0.0185	0.470	0.0205	0.521	108.00	0.5
Type C
20	Solid	0.0320	0.813	0.0440	1.120	0.0480	1.220	12.20	4.1
22	Solid	0.0253	0.643	0.0370	0.940	0.0410	1.040	19.70	2.5
24	Solid	0.0201	0.511	0.0325	0.826	0.0355	0.902	31.00	1.7
24	Solid	0.0201	0.511	0.0285	0.724	0.0315	0.800	31.00	1.6
26	Solid	0.0159	0.404	0.0280	0.711	0.0310	0.787	50.40	1.1
26	Solid	0.0159	0.404	0.0245	0.622	0.0275	0.699	50.40	1.1
28	Solid	0.0126	0.320	0.0250	0.635	0.0280	0.711	76.40	0.8
28	Solid	0.0126	0.320	0.0215	0.546	0.0245	0.622	79.40	0.8
30	Solid	0.0100	0.254	0.0185	0.470	0.0205	0.521	126.00	0.5
