時間：2021-11-26 09:00:05????點擊量：567

應用與描述：

單芯擠壓薄壁聚四氟乙烯(PTFE) 絕緣 MIL-W-81822/6 電纜用于計算機背板，此類電線是實心應用在背板的線圈上使用。

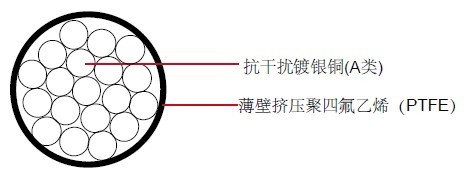

結構：

導體：

A類: 抗干擾鍍銀銅

B類: 鍍銀無氧銅

C類: 鍍銀高強度銅合金

絕緣：薄壁擠壓聚四氟乙烯(PTFE)

特性：

額定溫度：200ºC

額定電壓：300 volts

SAE AS81822/6

顏色編碼：MIIL-STD-104

尺寸和重量：

AWG	導體絞合	導體直徑		絕緣直徑（*小）		絕緣直徑（*大）		*大電阻 @ 20°C OHMS/ MFT	重量 LBS/MFT
		IN	MM	IN	MM	IN	MM
Type A
20	Solid	0.0320	0.813	0.0540	1.370	0.0580	1.470	10.40	5.0
22	Solid	0.0253	0.643	0.0460	1.170	0.050	1.270	16.80	3.4
24	Solid	0.0201	0.511	0.0400	1.020	0.0440	1.120	26.50	2.4
26	Solid	0.0159	0.40	0.0290	0.737	0.0330	0.838	42.70	1.4
28	Solid	0.0126	0.320	0.0240	0.610	0.0280	0.711	68.00	1.0
30	Solid	0.0100	0.254	0.0210	0.533	0.0270	0.610	108.00	0.7
Type B
20	Solid	0.0320	0.813	0.0540	1.370	0.0580	1.470	10.40	5.0
22	Solid	0.0253	0.643	0.0460	1.170	0.0500	1.270	16.80	3.4
24	Solid	0.0201	0.511	0.0400	1.020	0.0440	1.120	26.50	2.4
26	Solid	0.0159	0.404	0.0290	0.737	0.0330	0.838	42.70	1.4
28	Solid	0.0126	0.320	0.0240	0.610	0.0280	0.711	68.00	1.0
30	Solid	0.0100	0.254	0.0210	0.533	0.0240	0.610	108.00	0.7
Type C
20	Solid	0.0320	0.813	0.0540	1.370	0.0580	1.470	12.20	5.0
22	Solid	0.0253	0.643	0.0460	1.170	0.0500	1.270	19.70	3.4
24	Solid	0.0201	0.511	0.0400	1.020	0.0440	1.120	31.00	2.4
26	Solid	0.0159	0.404	0.0290	0.737	0.0330	0.838	50.40	1.4
28	Solid	0.0126	0.320	0.0240	0.610	0.0280	0.711	79.40	1.0
30	Solid	0.0100	0.254	0.0210	0.533	0.0240	0.610	126.00	0.7
