時間：2021-11-26 08:58:03????點擊量：592

應用與描述：

單芯擠壓擠壓聚偏氟乙烯(PVDF) 絕緣 MIL-W-81822/3 電纜用于電子設備及計算機背板，此類絕緣具有重量輕及韌度強等優點。

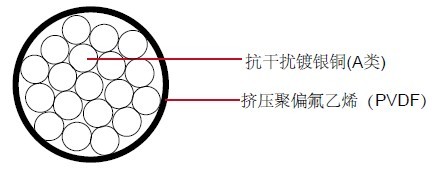

結構：

導體: A類: 抗干擾鍍銀銅

B類: 鍍銀無氧銅銅

C類: 鍍銀銅合金(135合金)

絕緣：擠壓聚偏氟乙烯(PVDF)

特性：

額定溫度：135ºC

額定電壓：300 volts

顏色編碼：

MIIL-STD-104

尺寸和重量：

AWG	導體絞合	導體直徑		成纜外徑		*大電阻 @ 20°C	重量
		IN	MM	IN	MM	OHMS/ MFT	LBS/MFT
18	Solid	0.040	1.016	0.0510	1.295	6.59	6.2
20	Solid	0.032	0.813	0.0440	1.118	10.40	4.1
22	Solid	0.0253	0.643	0.0390	0.991	16.80	2.5
24	Solid	0.0201	0.511	0.0340	0.864	26.50	1.7
26	Solid	0.0159	0.404	0.0295	0.749	42.70	1.5
28	Solid	0.0126	0.320	0.0265	0.673	68.00	0.8
30	Solid	0.0100	0.254	0.0195	0.495	108.00	0.5
18	Solid	0.0400	1.016	0.0540	1.372	6.59	4.7
20	Solid	0.0320	0.813	0.0460	1.168	10.40	3.6
22	Solid	0.0253	0.643	0.0390	0.991	16.80	2.5
24	Solid	0.0201	0.511	0.0340	0.864	26.50	1.9
26	Solid	0.0159	0.404	0.0295	0.749	42.70	1.2
28	Solid	0.0126	0.320	0.0265	0.673	68.00	0.8
30	Solid	0.0100	0.254	0.0195	0.495	108 .00	0.5
18	Solid	0.040	1.016	0.051	1.295	7.74	6.2
20	Solid	0.032	0.813	0.044	1.118	12.20	4.1
22	Solid	0.0253	0.643	0.0390	0.991	19.70	2.5
24	Solid	0.0201	0.511	0.0340	0.864	31.00	1.7
26	Solid	0.0159	0.404	0.0295	0.749	50.40	1.2
28	Solid	0.0126	0.320	0.0265	0.673	79.40	0.8
30	Solid	0.0100	0.254	0.0195	0.495	126.00	0.5
