AF250 PFA高溫線
TAGS:
型 號：AF250
執行標準：Q/IRMV1－2008
產品特性：
1、額定電壓：600V
2、工作溫度：-80～+250℃；短時間可耐300℃。

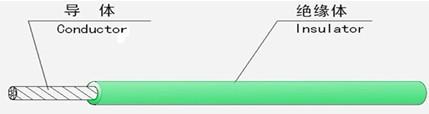

3、導 體：實芯或絞合鍍銀或鍍鎳銅線
4、絕 緣：PFA 鐵氟龍
5、顏 色：紅/黃/蘭/白/黑/黃綠/棕/橙/紫/綠/等
特點/用途：
具有優良的耐腐蝕性能，抗油、強酸、抗強堿、強氧化劑等；具有優良的電絕緣性能、耐高電壓、高頻損耗小、不吸潮、絕緣電阻大；具有優良的耐燃、耐老化性能、使用壽命長。
電子行業中，可用于溫度補償導線，耐低溫導線，高溫加熱導線，耐老化電線及阻燃電線；家用電器行業中，可用于空調機，微波爐，電子消毒柜，電飯堡，電子熱水瓶，電暖器，電烤箱，電炒鍋，燈具燈飾等的內部布線。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
| 標稱截面 （mm²） | 導體結構根數/線徑 （mm） | 絕緣厚度 （mm） | 平均外徑 （mm） | 20 ℃時導體直流電阻 （Ω/km） | 包裝長度 （m） |
|---|---|---|---|---|---|
| 0.035 | 7 × 0.08 | 0.20 | 0.60 | 525 | 500 |
| 0.05 | 7 × 0.10 | 0.20 | 0.70 | 330 | 500 |
| 0.08 | 7 × 0.12 | 0.22 | 0.80 | 227 | 500 |
| 0.12 | 7 × 0.15 | 0.25 | 0.95 | 150 | 500 |
| 0.14 | 7 × 0.16 | 0.17 | 0.82 | 126 | 500 |
| 0.20 | 7 × 0.20 | 0.30 | 1.20 | 83.5 | 500 |
| 0.35 | 19 × 0.16 | 0.30 | 1.40 | 49.5 | 500 |
| 0.50 | 19 × 0.18 | 0.30 | 1.60 | 36.0 | 200 |
| 0.75 | 19 × 0.23 | 0.35 | 1.85 | 22.7 | 200 |
| 1 × 0.97 | 0.26 | 1.49 | 22.7 | 200 | |
| 1.0 | 19 × 0.26 | 0.35 | 2.00 | 19.0 | 200 |
| 1.2 | 19 × 0.28 | 0.35 | 2.10 | 15.3 | 200 |
| 1.5 | 19 × 0.32 | 0.40 | 2.40 | 11.7 | 200 |
| 2.0 | 19 × 0.37 | 0.40 | 2.65 | 9.45 | 200 |
| 2.5 | 19 × 0.41 | 0.50 | 3.10 | 6.86 | 100 |
| 4.0 | 37 × 0.37 | 0.50 | 3.60 | 4.51 | 100 |
| 6.0 | 37 × 0.45 | 0.50 | 4.20 | 3.05 | 100 |
| 8.0 | 133 × 0.28 | 0.5 | 5.20 | 2.16 | 100 |
| 10 | 133 × 0.32 | 0.50 | 5.80 | 1.68 | 100 |
| 16 | 133 × 0.39 | 0.60 | 7.00 | 1.13 | 100 |
| 20 | 133 × 0.45 | 0.60 | 8.0 | 0.886 | 100 |
| 25 | 196 × 0.40 | 0.6 | 8.8 | 0.734 | 100 |
| 35 | 494 × 0.30 | 0.7 | 10.4 | 0.511 | 100 |
| 50 | 396 × 0.40 | 0.8 | 12.2 | 0.358 | 100 |
| 70 | 551 × 0.40 | 1.0 | 14.6 | 0.270 | 100 |
| 95 | 760 × 0.40 | 1.2 | 17.2 | 0.210 | 100 |
| 備注：根據供需雙方協議，可以生產其他規格的產品。 | |||||
